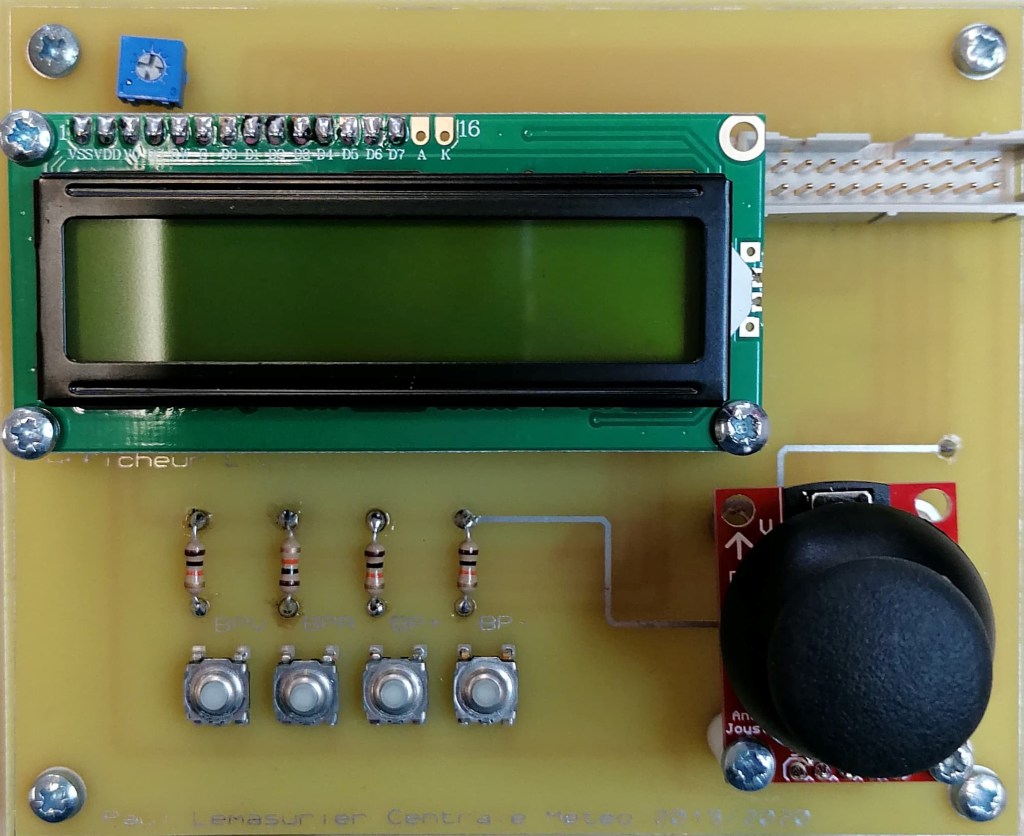

Voici la carte afficheur LCD. Elle comporte l’un des trois afficheur de notre projet. Grâce à elle, on peut afficher les données de manière textuelle. Ainsi en utilisant le joystick et les boutons, l’utilisateur sera en mesure de naviguer à travers les menus lui permettant d’afficher les données de plusieurs manières différentes.
Fonctionnement de la carte afficheur LCD

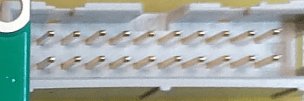

connecteur
Cette carte est relié à la carte mère via ce connecteur. Cela lui permet d’envoyer les informations venant des boutons et du joystick mais aussi de recevoir les données à afficher.

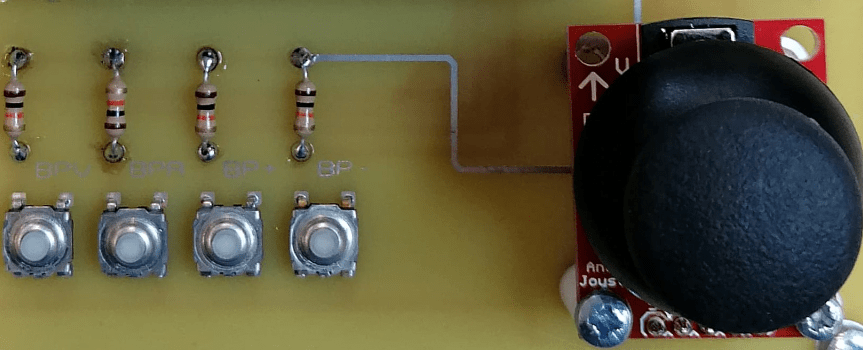

boutons et joystick
Pour naviguer dans les menus l’utilisateur va utiliser les boutons et le joystick.

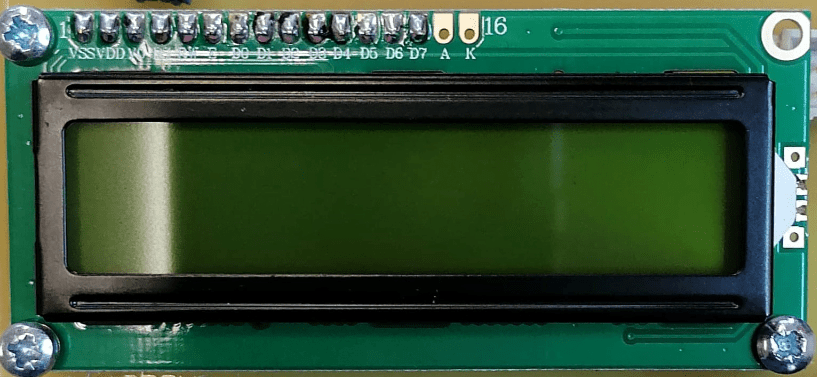

afficheur LCD
L’afficheur LCD permet d’afficher des textes et des données. Dans notre projet, nous nous en sommes servit afin d’afficher sous forme textuellement les données des capteurs après qu’ils aient étaient traitée par la carte mère.
En savoir plus
Vous pourrez retrouver ici le schéma de câblage de la carte afin d’en apprendre plus sur son fonctionnement.
