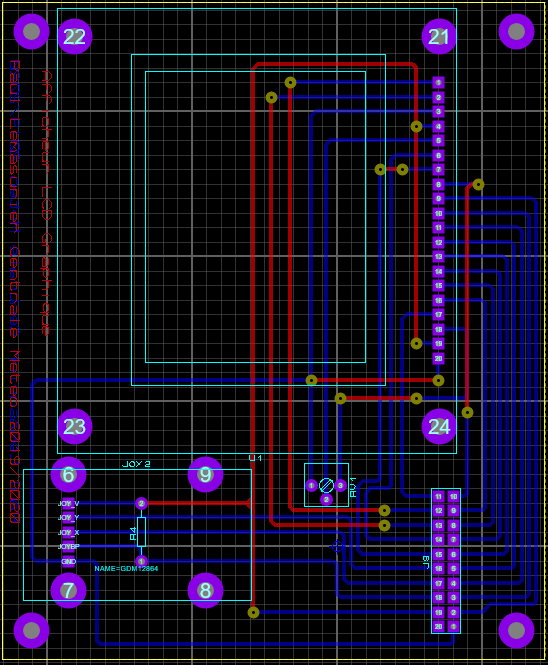

Voici la carte afficheur LCD. Elle comporte l’un des trois afficheur de notre projet. Grâce à elle, on peut afficher les données de manière textuelle. Ainsi en utilisant le joystick et les boutons, l’utilisateur sera en mesure de naviguer à travers les menus lui permettant d’afficher les données de plusieurs manières différentes.
Fonctionnement de la carte afficheur LCD
connecteur
Cette carte est relié à la carte mère via ce connecteur. Cela lui permet d’envoyer les informations venant des boutons et du joystick mais aussi de recevoir les données à afficher.
joystick
Pour naviguer dans les menus l’utilisateur va utiliser le joystick.

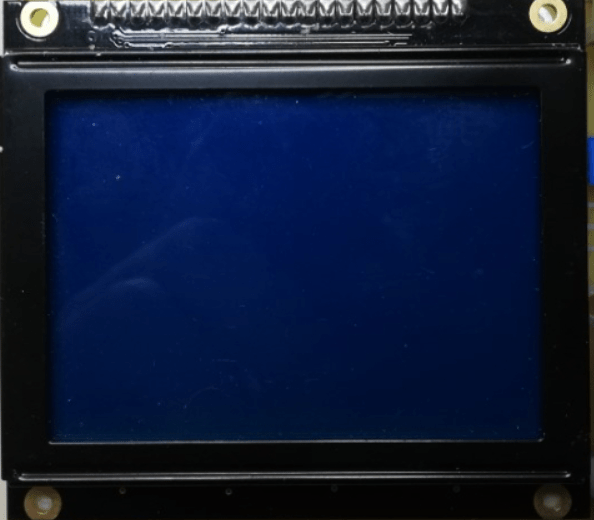

afficheur LCD Graphique
L’afficheur LCD Graphique permet d’afficher les données sous formes de graphique. Dans notre projet, nous nous en sommes servit afin d’afficher sous forme de graphique les données des capteurs après qu’ils aient étaient traitée par la carte mère. Celui-ci commence au moment où l’utilisateur rentre dans le menuet évolue en fonction de la donnée du capteur et du temps qui passe.
En savoir plus
Vous pourrez retrouver ici le schéma de câblage de la carte afin d’en apprendre plus sur son fonctionnement.
