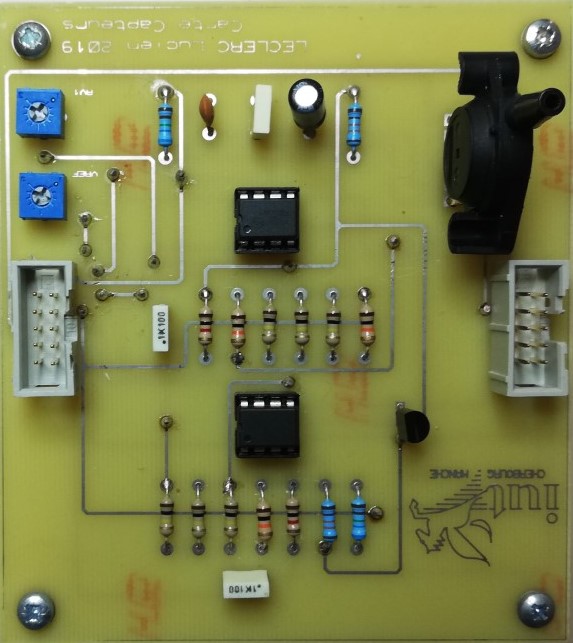

Voici la carte capteur. C’est une carte importante dans le projet car c’est elle qui reçoit toutes les données des capteurs qui les transforme en données compréhensible par la carte mère. Elle est donc relié directement à la carte mère mais aussi à une petite carte adaptateur servant à connecter les capteurs se trouvant à l’extérieur du bateau.
Fonctionnement de la carte capteur

thermomètre
Tout d’abord voici l’alimentation de la carte. C’est via ce connecteur que la carte va recevoir la tension nécessaire à son allumage. Une fois cette tension récupérée, elle va être mise en forme et redistribuée sur toute la carte.

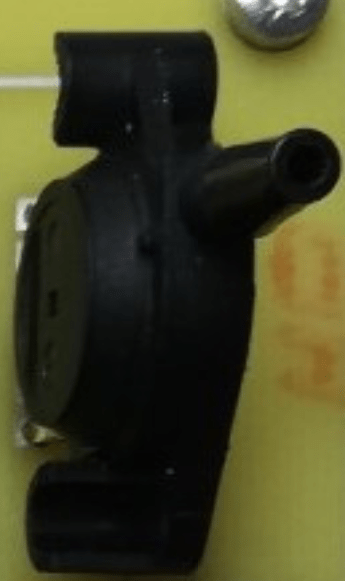

pressiomètre
Ici nous retrouvons un connecteur RJ11. C’est le connecteur qui va nous permettre, une fois branché à un ordinateur d’envoyer le programme réalisé sur ce même ordinateur au microcontrôleur. Il permet donc de programmer le microcontrôleur.

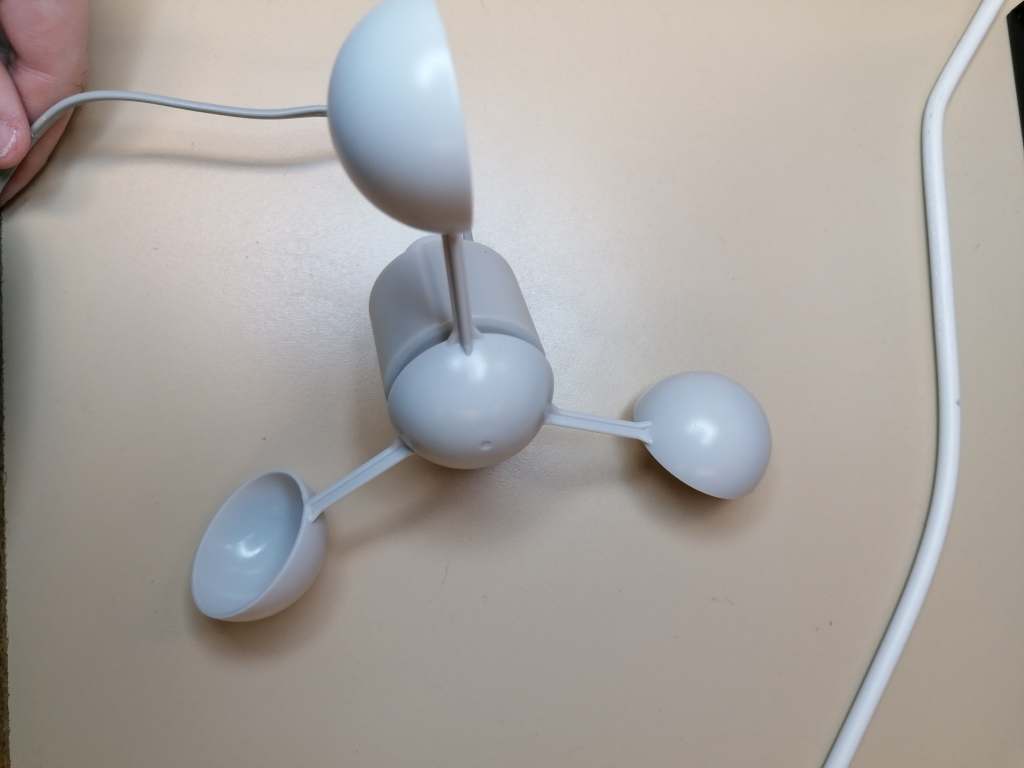

anémomètre
Voici le microcontrôleur de la carte mère. C’est un PIC18F650. C’est le cœur du système. Il reçoit toutes les données venant de la carte capteur, les traite et les envoie aux afficheurs.

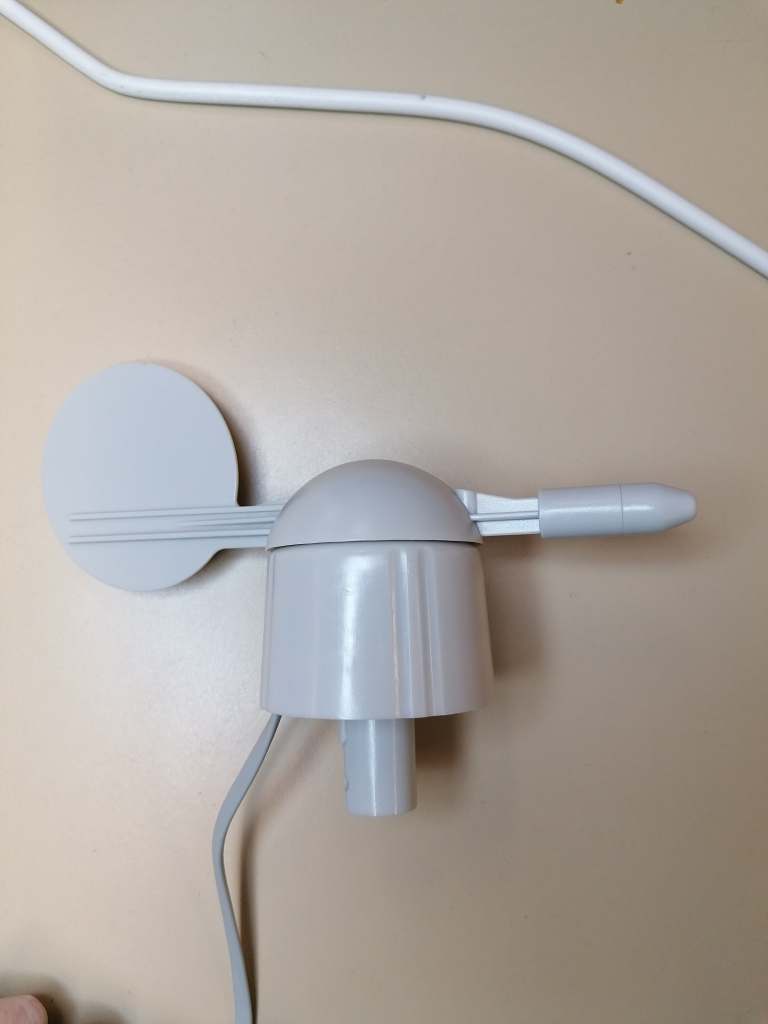

girouette
Les derniers éléments importants de cette carte sont les connecteurs. Ils sont au nombre de 4 mais seulement 3 sont utilisés. Celui de gauche est branché à la carte capteur. Celui du dessous est relié aux cartes afficheurs. Celui de droite est relié à la carte communication. Pour finir, celui du haut sert pour la liaison I²C mais n’est pas utilisé dans le cadre de notre projet.

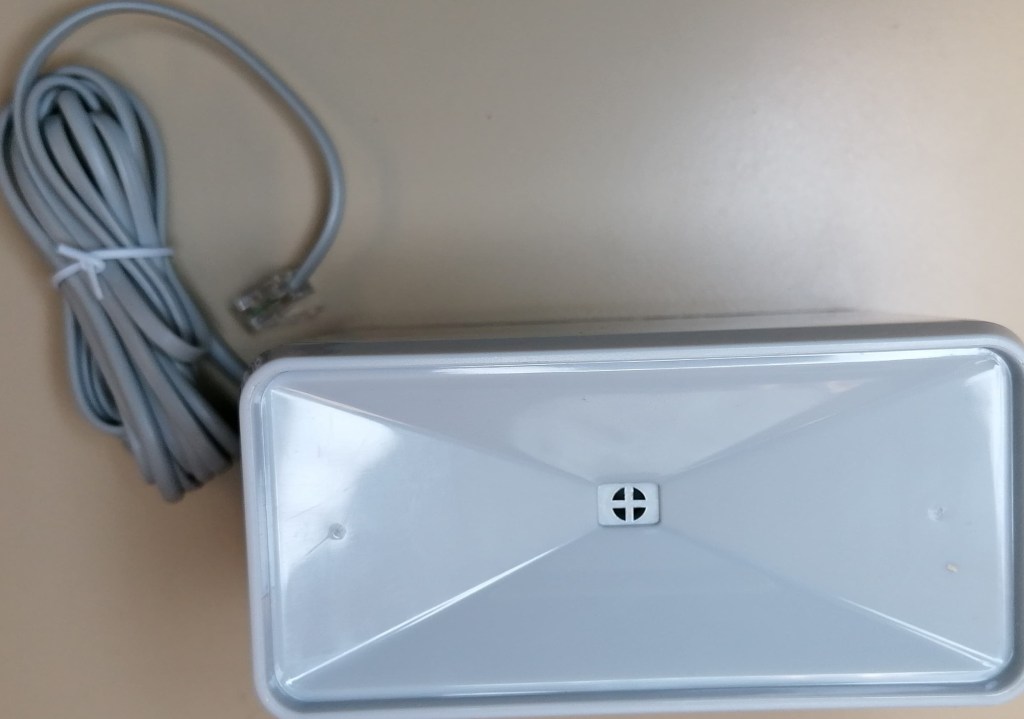

pluviomètre
Les derniers éléments importants de cette carte sont les connecteurs. Ils sont au nombre de 4 mais seulement 3 sont utilisés. Celui de gauche est branché à la carte capteur. Celui du dessous est relié aux cartes afficheurs. Celui de droite est relié à la carte communication. Pour finir, celui du haut sert pour la liaison I²C mais n’est pas utilisé dans le cadre de notre projet.

microcontrôleur
Les derniers éléments importants de cette carte sont les connecteurs. Ils sont au nombre de 4 mais seulement 3 sont utilisés. Celui de gauche est branché à la carte capteur. Celui du dessous est relié aux cartes afficheurs. Celui de droite est relié à la carte communication. Pour finir, celui du haut sert pour la liaison I²C mais n’est pas utilisé dans le cadre de notre projet.

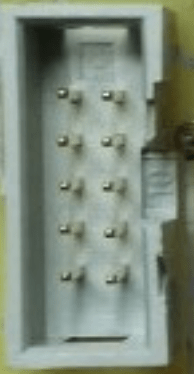

connecteurs
Les derniers éléments importants de cette carte sont les connecteurs. Ils sont au nombre de 2. Celui de gauche est branché à la carte mère. Celui de droite est relié à la carte adaptateur qui elle-même est relié aux capteurs situés à l’extérieur.

En savoir plus
Vous pourrez retrouver ici le schéma de câblage de la carte afin d’en apprendre plus sur son fonctionnement.
